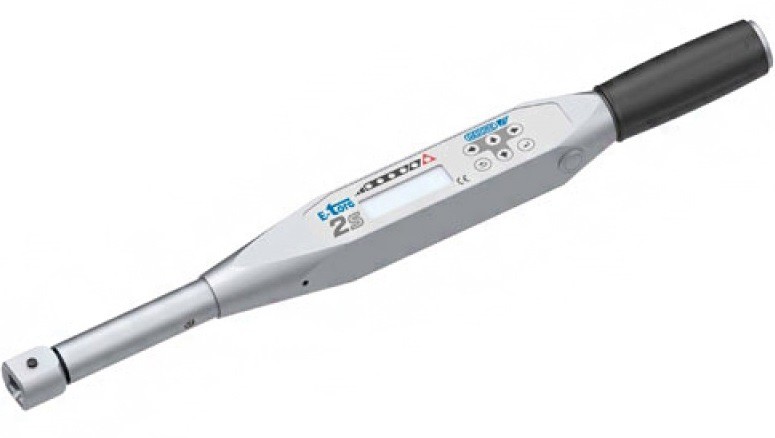

Gedore ET2SA Электронный динамометрический ключ E-TORC Q 2-1000 Н·м / 1,5-750 lbf·ft, с измерением угла поворота
Производитель: Gedore (Германия)
Проверка затяжки для момента / угла поворота
- Визуальное, звуковое и сенсорное сигнализирование о достижении установленного значения / с дополнительным показом затяжки винта на LED-панели состояния.
- Программное обеспечение для графической оценки.
- Контрастный графический дисплей с подсветкой
Хвостовик
- Раструбный конец 22/28 мм, 1/4" квадратный хвостовик или прямоугольная полость 9×12/14×18 мм с фиксирующим штифтом. Размер установки определяет хвостовик (зависит от модели)
- ET2SKA 150 и ET2SKA 300 включ. 1/2" прямоугольную головку реверсивной трещотки
- Для работы в трудно доступных местах и ограниченном пространстве.
- Специальные инструменты доступны по запросу.
Легкий и приятный
- Алюминиевый корпус и эргономичная ручка гарантируют легкую, безопасную работу даже с высокими моментами затяжки.
- Крепеж для инструмента, например, ET2SKA 150, поворачивается к алюминиевому корпусу на 120 °
Функциональные клавиши
- Удобство в работе
- Тарирование нажатия на кнопку
- Эргономичная боковая кнопка
- Конвертация Н·м в lbf·ft программой
Области применения
- Сборка небольших партий
- Проверка качества
- Испытательные лаборатории и отделы тестирования
- Разработка стратегий для соединений с болтами
- Корректирующие работы
- Осмотр и анализ болтовых соединений
Версия
- Широкая сфера применения: 5 моделей в диапазоне от 2 до 1000 Н·м
- Квадратный крепеж инструмента 1/4",прямоугольная полость 9×12, 14×18 с фиксирующим штифтом, 22-и 28-миллиметровым раструбным концом
- Сигнализирование: визуальное (строка состояния LED), акузвуковое (звуковой сигнал), сенсорное (вибрация)
- Крепеж для инструмента, например, ET2SKA 150, поворачивается к алюминиевому корпусу на 120 °
- Соответствует национальным стандартам
- Точность вращающего момента +/-1%, +/-1 цифра от показанного числа
- Фабричный сертификат согл. DIN ISO 6789 Модель I класс C
- Дополнительный сертификат согл. DAkkS-DKD-R 3-7
- Калибровка угла поворота на основе VDI 2648 Лист 2
- Графический дисплей с подсветкой
- Гнездо для глубиномеров различных инструментов
- Электропитание: работа от батареек или заряжаемого аккумулятора
Оценка
- Хранение макс. 2000 записей данных
- Последовательный интерфейс RS232 для ПК (адаптер USB прилагается)
- Всесторонняя запись всех параметров винта
Комплект поставки
- Электронный динамометрический ключ Etorc2S/A
- Краткая инструкция по эксплуатации
- Сертификат проверки согл. DIN EN ISO 6789:2003 Модель I класс C
- 2 стандартные батарейки Mignon AA
- Программное обеспечение для оценки и кабель передачи данных RS232 и USB
- ET2SKA 150 и ET2SKA 300, включ. 1/2" прямоугольную головку реверсивной трещотки

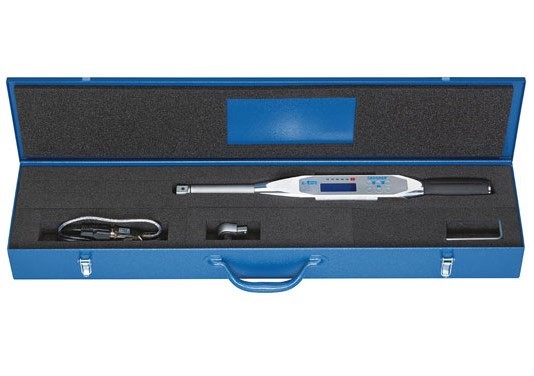

- Поставляется в прочном ящике из листового металла со вставкой
Прайс лист
| Артикул | Тип | Квадрат, дюйм | Квадрат, мм | Прямоугольный привод | Диаметр цилиндра | Диапазон, H·м | Диапазон, lbf·ft | Длинна ключа | Вес, кг | Цена | |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 2795493 | ET2SKA 25 | 1/4 | 6,3 | - | - | 2–25 | 1,5–18 | 347 | 0,8 | 1107727.25 |  |
| 2795612 | ET2SKA 150 | 1/2 | 12,5 | 9×12 | - | 10–150 | 7–111 | 514 | 1,3 | 1239707.50 | |
| 2795620 | ET2SKA 300 | 1/2 | 12,5 | 14×18 | - | 30–300 | 22–221 | 753 | 1,8 | 1249177.00 | |
| 2795639 | ET2SZA 600 | - | - | - | 22 | 100–600 | 74–443 | 1055 | 3,2 | 1286857.50 | |
| 2795655 | ET2SZA 1000 | - | - | - | 28 | 100–1000 | 74–750 | 1488 | 5,7 | 1414300.38 | |
